变焦制冷热像仪是实现远距离、高精度红外探测的核心设备，其光学镜片系统设计融合了红外光学、机械工程、热力学与材料科学的尖端技术。该系统需在苛刻环境下满足连续变焦、高分辨率成像、低温冷反射抑制等复杂需求，对光学镜片的设计与选材提出了极高要求。

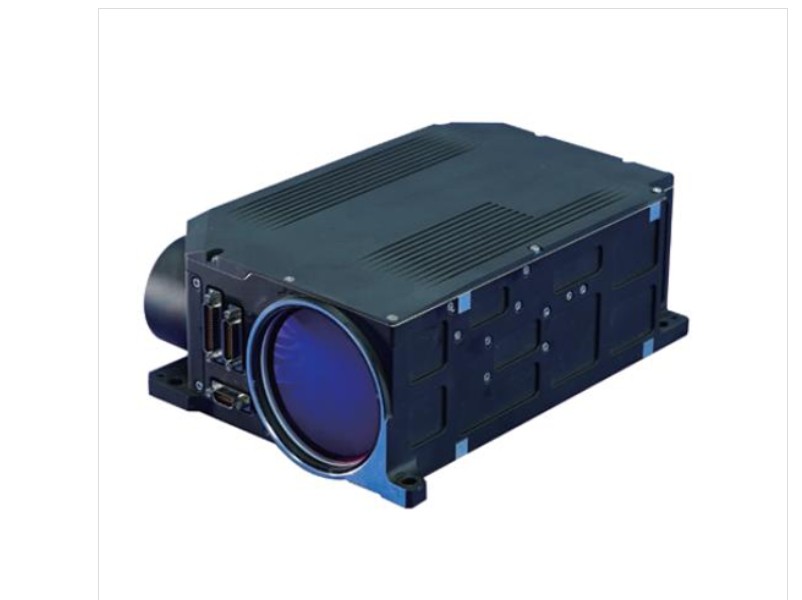

(图源网络，侵删)

一、 核心设计挑战

光学镜片设计首要解决四大核心矛盾：

1.  红外波段穿透性：需选用在中波红外（3-5μm）或长波红外（8-14μm）具有高透过率的特种材料（如锗、硒化锌、硫系玻璃），普通光学玻璃在此波段完全失效。

2.  动态变焦稳定性：需实现机械补偿式变焦（多透镜组联动），在焦距连续变化过程中保持像面稳定与冷光阑精确匹配，避免渐晕与噪声。

3.  制冷探测器兼容性：探测器制冷至77K以下引发"冷反射"效应，镜片表面反射的冷像会在图像中心形成干扰光斑，严重降低测温精度与均匀性。

4.  环境适应性：需克服红外材料高热膨胀系数（dn/dT）导致的离焦问题，在-40°C至+70°C宽温域内保持成像清晰度。

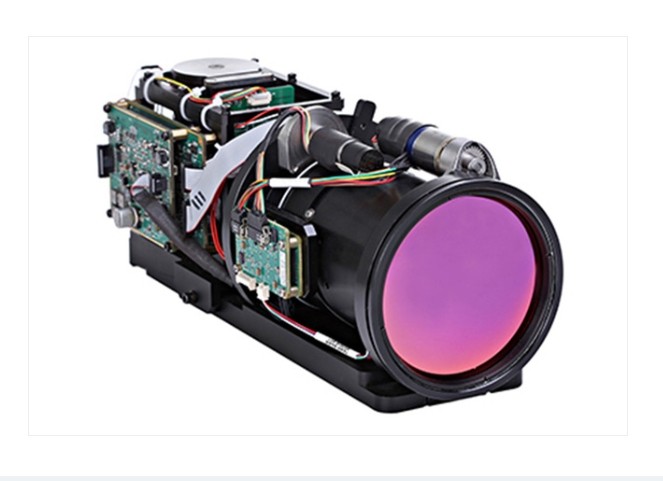

(图源网络，侵删)

二、 光学镜片核心设计要素

1.  材料选型：性能与成本的平衡

锗（Ge）：中波红外首选，折射率高（~4.0）、色散低，易加工非球面，但热敏性极强（dn/dT≈396 ppm/K）且成本高昂。

硒化锌（ZnSe）：双波段适用，透过率优异，热稳定性中等（dn/dT≈61 ppm/K），但质地较软，加工难度大。

硫化锌（ZnS）：长波主力，机械强度高、耐腐蚀，热敏性适中（dn/dT≈43 ppm/K），多用于军用场景。

硫系玻璃：新兴选择，可定制负dn/dT特性，助力无热化设计，但需评估其均匀性与环境耐受性。

选材核心：需综合权衡波段透过率、折射率、色散、dn/dT、机械强度及成本，通常采用材料组合策略（如Ge+ZnSe）以优化性能。

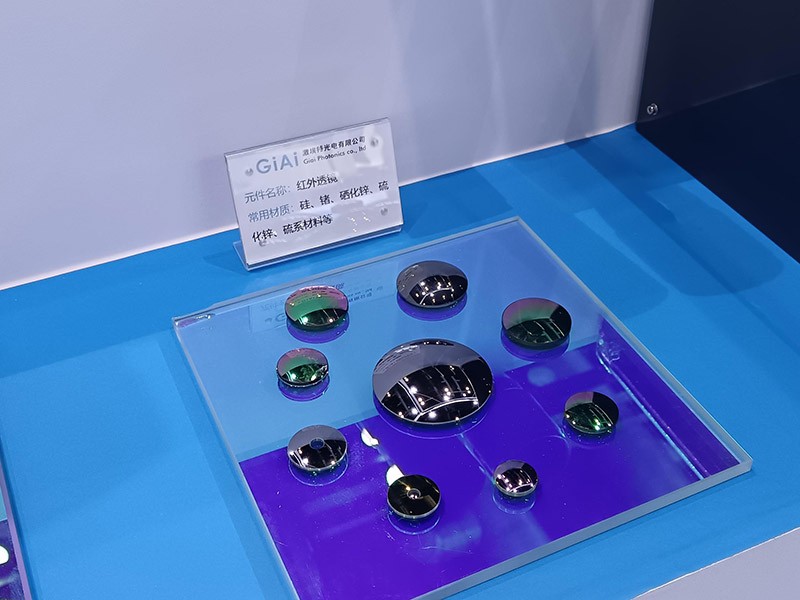

 （硫系玻璃透镜）

2.  光学构型：变焦与像质保障

变焦结构：依赖高精度机械补偿机构驱动镜组，实现焦距无缝切换。红外材料稀缺性使设计复杂度远超可见光系统。

非球面技术：单晶金刚石车削加工的非球面镜片为关键技术突破，可显著减少镜片数量（降低尺寸/重量/成本）、简化变焦机构、提升像质并抑制冷反射。

无热化设计：通过被动光学补偿解决热漂移问题：

材料匹配法：组合正/负dn/dT材料（如Ge+硫系玻璃），利用热致焦距变化相互抵消。

机械补偿法：精密匹配镜筒与镜片热膨胀系数（CTE），使温度变化时镜间距自动调节补偿离焦。

冷光阑匹配：光学系统出瞳须全程精准重合探测器冷光阑位置与孔径，确保100%冷光阑效率，避免探测器接收镜筒热辐射噪声。

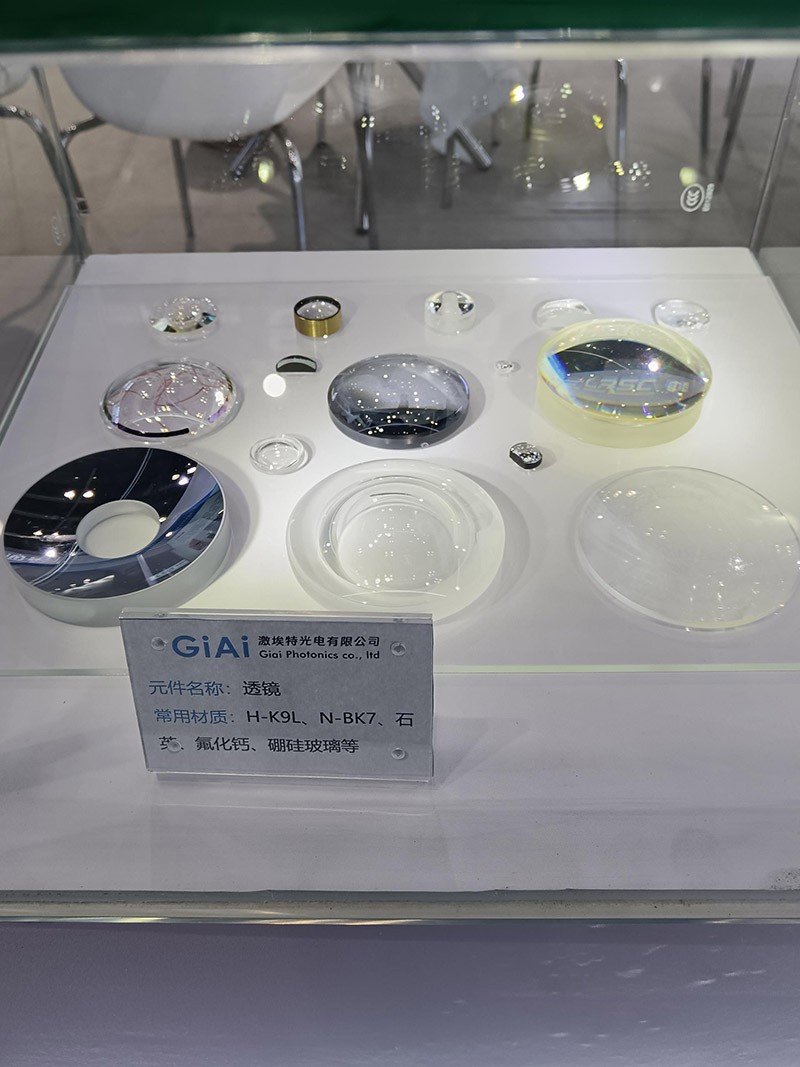

（球面非球面镜）

3.  冷反射（Narcissus）抑制：制冷系统的生死线

冷反射是制冷型热像仪独有的致命干扰，抑制措施贯穿光学设计全流程：

光学设计优化：精准控制光阑位置与镜片曲率，使冷反射像点偏离焦平面。

非球面核心作用：提供额外自由度操控光线路径，定向引导反射杂散光。

增透镀膜（BBAR）：全镜片表面覆盖宽波段红外增透膜（单面反射率<0.5%），从源头削减反射能量。

杂散光管控：镜筒内置挡光环与消光螺纹，吸收残余杂散辐射。

量化验证：需通过非序列光线追迹（如Zemax NSC）仿真全变焦段冷反射温差（NITD），确保≤0.1K的严苛指标。

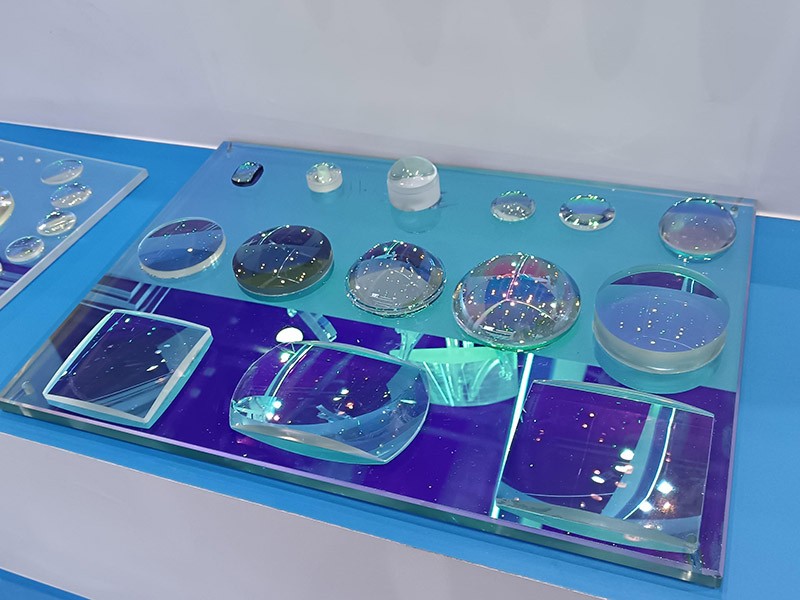

（透镜集合）

4.  像差校正与环境鲁棒性

全变焦段像质控制：利用非球面与材料组合校正球差、彗差、色差等像差，确保MTF在奈奎斯特频率处>0.2。

镀膜可靠性：宽带增透膜需兼具高透过率与极端环境耐久性（耐磨/抗盐雾/耐湿热）。

光-机-热协同设计（STOP分析）：通过有限元分析（FEA）模拟温度梯度下的镜片形变与应力分布，评估其对波像差与离焦的影响，指导结构优化。

三、 系统化设计流程

成功设计遵循严谨流程：

1.  需求定义：明确波段、变倍比、冷光阑F数、NETD、NITD限值及工作温域。

2.  方案选型：基于材料特性与冷反射抑制潜力初选变焦构型。

3.  多目标优化：同步优化MTF、冷光阑效率、NITD及无热化性能，最大限度减少镜片数量。

4.  专项验证：冷反射仿真、公差敏感性分析、STOP集成分析迭代进行。

5.  原型测试：实验室与外场实测验证分辨率、热灵敏度、环境适应性等关键指标。

变焦制冷热像仪的光学镜片设计是红外光电领域的巅峰挑战，其核心竞争力在于：

非球面技术：实现系统轻量化与像质跃升的核心引擎。

无热化与冷反射抑制：保障环境适应性与测温精度的双重支柱。

光-机-热一体化设计：确保复杂工况下系统可靠性的基石。

唯有通过多学科深度协同与全流程精密控制，方能突破红外材料局限，在动态变焦与极端环境中实现媲美衍射极限的高清热成像。
