空调红外遥感接收滤光片应用分析
外遥控接收器是当前空调中最普遍的传感器，同时也是空调中最常见、最明确使用滤光片的地方，通常遥控器发出的是红外光信号（通常是940nm左右），通过空调内机的红外接收窗口内部一块红外带通滤光片进行筛选，从而避免环境光（尤其是富含红外成分的阳光和灯光）的严重干扰信号影响信号接收。
（图源网络，侵删）
核心功能：选择性透过窄带红外信号（940nm），强力阻挡可见光及其他波段红外光。
抗干扰机制：显著降低环境光在光电探测器（如光敏二极管/三极管）上产生的噪声电流，提升信号信噪比(SNR)。
可靠性保障：滤光片是确保遥控指令在复杂光环境下仍能被准确识别的关键元件，直接影响用户体验与系统稳定性。

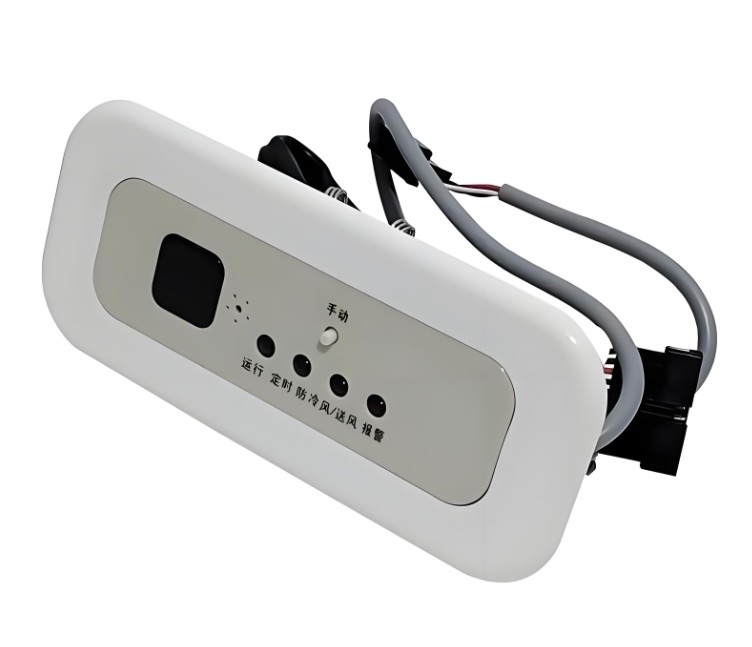

（空调遥感接收器）
一、红外接收滤光片的主要类型与特点
| 类型 | 工作原理/结构 | 特点 | 适用场景 |
| 红外带通滤光片 | 利用光学干涉薄膜设计，在基片（玻璃/树脂）上镀制多层介质膜 | 高透过率、高截止深度、陡峭过渡带、窄带宽、环境稳定性好 | 主流应用，高性能要求 |
| 红外吸波式滤光片 | 采用特殊染色材料或吸收型玻璃，吸收非目标波长光线 | 成本较低、抗划伤性好、无角度依赖性，但截止深度/带宽控制相对较差 | 成本敏感型应用 |
| 复合型滤光片 | 结合吸收材料+干涉薄膜 | 综合性能优异（高截止深度、宽截止范围），但成本较高 | 端严苛光环境 |
注：带通滤光片因其优异的波长选择性和性能可控性，在空调红外接收中占据绝对主导地位。

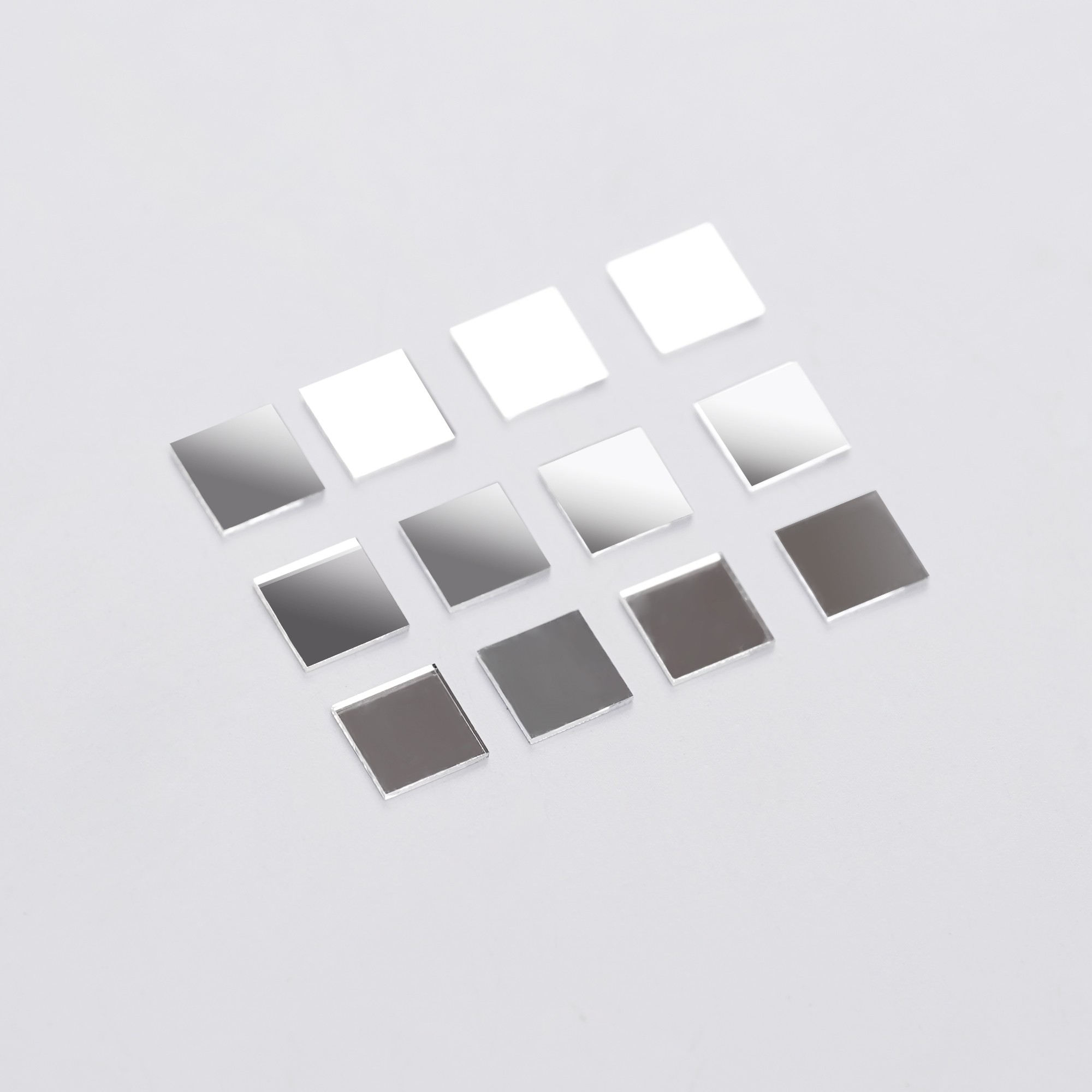

（NBP940窄带滤光片）
二、关键性能参数与应用特征
1. 中心波长 (CWL)：940nm ± 5nm（严格匹配遥控器发射的IR LED波长）
特征： 必须与接收器光电探测器的峰值响应波长高度一致。
2. 半峰全宽 (FWHM)：30nm - 50nm (窄带设计常见于高性能应用)。
特征： 决定通带宽度。窄带宽带来更强的抗干扰能力（尤其抑制太阳光中的近红外成分），但工艺难度和成本增加。
3. 峰值透过率 (Peak Transmission)：≥ 80% (高性能产品可达 >90%)。
特征： 直接影响有效信号强度，越高越好。需平衡高透过率与窄带宽/高截止的要求。
4. 截止范围：350nm - 1100nm (尤其是可见光区 400-700nm)。
5. 截止深度：OD ≥ 4 (即透过率 ≤ 0.01%)， OD ≥ 5 更优。近红外干扰区 (700-850nm, 1100nm附近)： OD ≥ 3 - 4。
特征： 核心抗干扰指标。OD值越高，表明阻挡非目标光的能力越强，抗环境光干扰性能越出色。
5. 角度特性：中心波长和透过率会随入射角增大而发生偏移（蓝移）和降低。设计需考虑接收窗口的视角要求（通常±15°-±30°内性能需达标）。
6. 环境稳定性：必须耐受空调内部高温高湿环境（如：85°C/85%RH测试）、温度循环、紫外辐照等，确保光学性能长期可靠不劣化。
基材选择： 玻璃基材（如B270, D263T）在稳定性和耐久性上通常优于树脂基材（如PC, PET），但成本更高、更重。
三、核心验收参数与测试方法
为确保滤光片满足空调红外接收的严苛要求，需依据以下关键参数进行严格验收：
| 验收参数 | 测试标准/典型要求 | 常用测试设备 | 重要性等级 |
| 中心波长 (CWL) | 940nm ± 5nm (或按设计规格) | 紫外-可见-近红外分光光度计 | ★★★★★ |
| 半峰全宽 (FWHM) | ≤ 50nm (高性能要求≤ 35nm) | 紫外-可见-近红外分光光度计 | ★★★★☆ |
| 峰值透过率 (Tp) | ≥ 80% (目标 ≥ 85%-90%) | 紫外-可见-近红外分光光度计 | ★★★★☆ |
| 截止深度 (OD) | 可见光区 (400-700nm): OD ≥ 4 (T≤0.01%) 近红外干扰区: OD ≥ 3.5 | 紫外-可见-近红外分光光度计 | ★★★★★ |
| 环境可靠性 | 通过 85°C/85%RH 高温高湿测试 (如 500/1000小时) /通过高低温循环测试 (-40°C~+85°C) | 恒温恒湿试验箱、高低温试验箱 | ★★★★★ |
| 外观与尺寸 | 无崩边、裂纹、明显划痕、污渍；尺寸公差符合图纸要求 | 显微镜、影像测量仪、卡尺 | ★★★☆☆ |
| 角度特性 | 在指定入射角范围内 (如 0°~30°)，CWL偏移和Tp下降在允差内 | 带积分球的分光光度计 | ★★★☆☆ |
注：具体验收标准需根据整机性能要求、成本定位及滤光片类型在规格书中明确。
红外接收滤光片是保障空调遥控系统在复杂现实光环境中稳定、可靠、精准工作的不可或缺的光学元件。红外带通滤光片凭借其卓越的窄带选择性与高截止深度成为主流选择。对中心波长、带宽、峰值透过率、截止深度（OD值） 及环境稳定性等核心参数的严格把控，是滤光片选型与验收的关键。
随着智能家居对用户体验要求的不断提升，高性能、高环境耐受性的红外接收滤光片将持续扮演提升空调产品竞争力的重要角色。其精密的光学设计与制造工艺，体现了现代家电中“看不见”却至关重要的核心技术。
